北京通州西馬莊園消防噴淋系統改造

北京通州西馬莊園消防噴淋系統改造
北京消防改造，西馬莊園消防噴淋改造，如何進行消防改造？如何設計？
詳細介紹：
隨著我國電力系統的快速發展，消防管道改造認為消防給水系統的安全、可靠、穩定運行變得越來越重要，消防給水系統的自動調節控制水平也越來越高。原有的手動控制和簡單的電氣聯鎖控制方法，由于自動化程度低，可靠性差，不能適應電廠安全可靠運行。PLC廣泛應用的自動控制器和變頻器的監管原則,建議消防水系統應該使用PLC自動控制器和變頻器調整恒定的供水壓力,有效地確保在火災發生時及時供水,并能自動來回切換,確保供水系統的安全使用,實現無人值守,避免人為因素的一個錯誤。
1. 系統介紹:
因為原消防給水系統是完全手工控制,當發生火災時,消防泵不能自動供水,水壓力不能滿足要求在很短的時間內,和壓力穩定泵不能有效地保證管網的壓力。此外，人為失誤還會造成供水延遲，容易造成管道爆裂和設備損壞。因此，原有的消防泵控制系統自動化程度低，可靠性差，存在很大缺點，火災隱患大。
2. 設計方案:

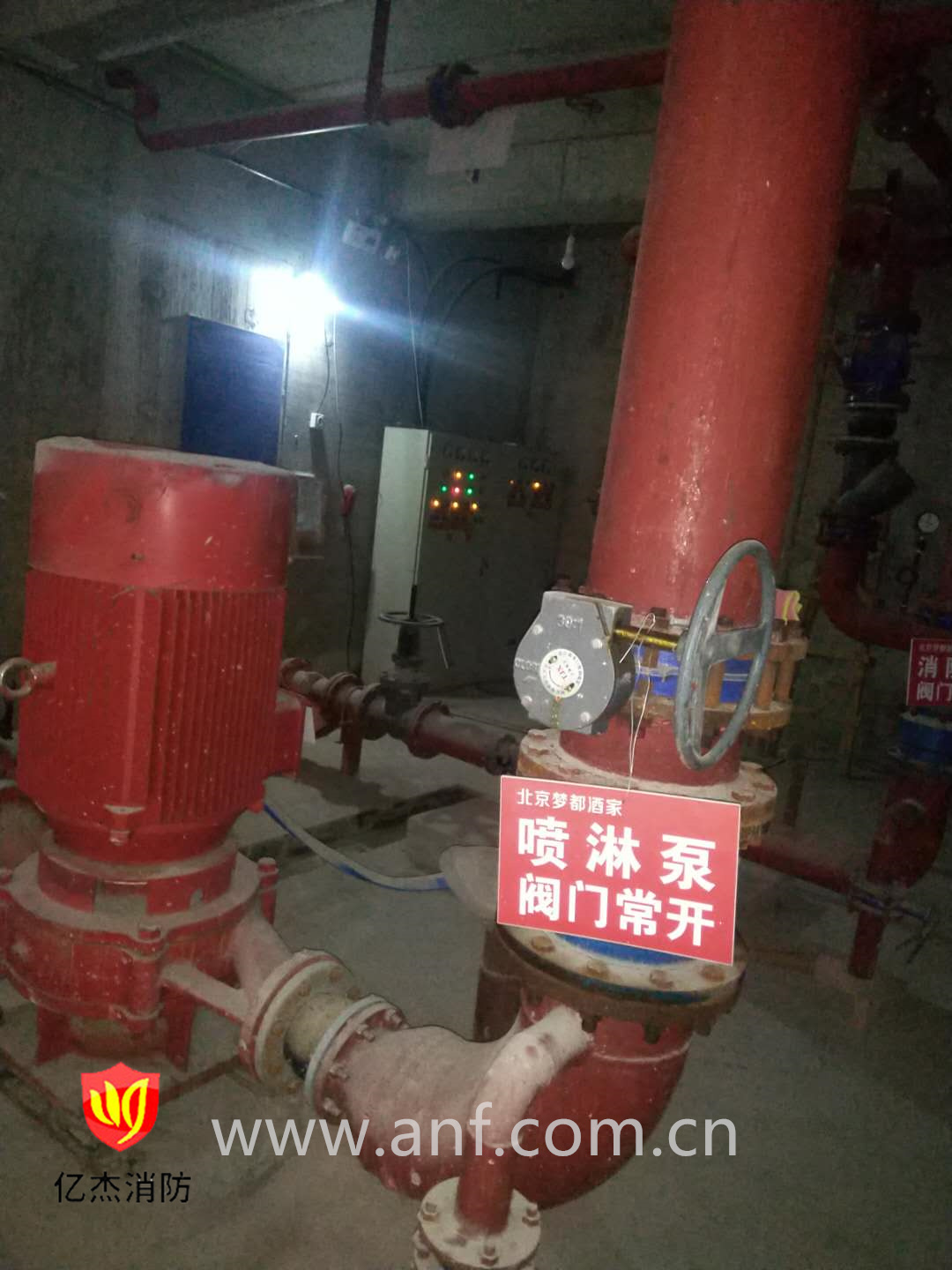

本系統設備為250KW電機消防泵和15kw電機穩壓泵。采用PLC控制和變頻器調節電機轉速。該系統可在無人看管的情況下自動滿足消防用水的要求。系統采用了一個具有模擬輸出的壓力傳感器，一個范圍為0 ~ 1.6Mpa的壓力顯示表P和一個開關壓力表P1。
將模擬量的輸出作為給定值送到PLC，經過PLC的PI調節后輸出到變頻器。變頻器可根據壓力自動調節輸出頻率來控制電機轉速，從而達到恒壓供水的目的。同時,取出所需的1.0 mpa的壓力上限和下限0.8 mpa的壓力顯示表,使變頻器自動啟動消防泵電機的下限管網壓力,并自動停止消防泵電機的轉動,當管網壓力上限。
此外,為了確保穩定壓力泵的安全可靠運行,當上限信號(即壓力達到1.1 mpa)出現在開關壓力表P1,穩定的操作壓力泵停止,避免頻繁啟動的穩定的壓力泵和影響其使用壽命。
3.具體措施如下:
1)手動/自動轉換:
該系統配有手動/自動轉換開關。正常情況下，將手動/自動轉換開關設置為自動模式，消防泵電機由PLC自動控制。當變頻器故障或泵體故障時，手動/自動轉換開關轉到手動模式。此時，變頻器不參與控制，消防泵和穩壓泵通過手動按鈕啟動和停止。
2)消防給水系統處于無火災狀態
在這種狀態下，由于止回閥松動或管道泄漏造成管網水壓損失。正常情況下，管道內水壓為1.0MPa，以保證在使用消防水時，消防水管能與管道連接，快速排水。為避免給水系統能耗浪費，根據具體工況設置管道內壓力點(上壓力極限)為10kg。當管道內壓力達到上限值時，PLC停止消防泵，當管道壓力為11公斤時，PLC停止穩壓泵。
